รายละเอียดสินค้า
สถานที่กำเนิด: เฮนาน, จีน
ชื่อแบรนด์: ZHICHENG
หมายเลขรุ่น: ZCF-310
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1
ราคา: $16.90/pieces 10-98 pieces
Warranty: |
1year |
Customized support: |
ODM, OEM |
Technics: |
Forged |
Connection: |
Flange |
Shape: |
Equal |
Head Code: |
Round |
Product name: |

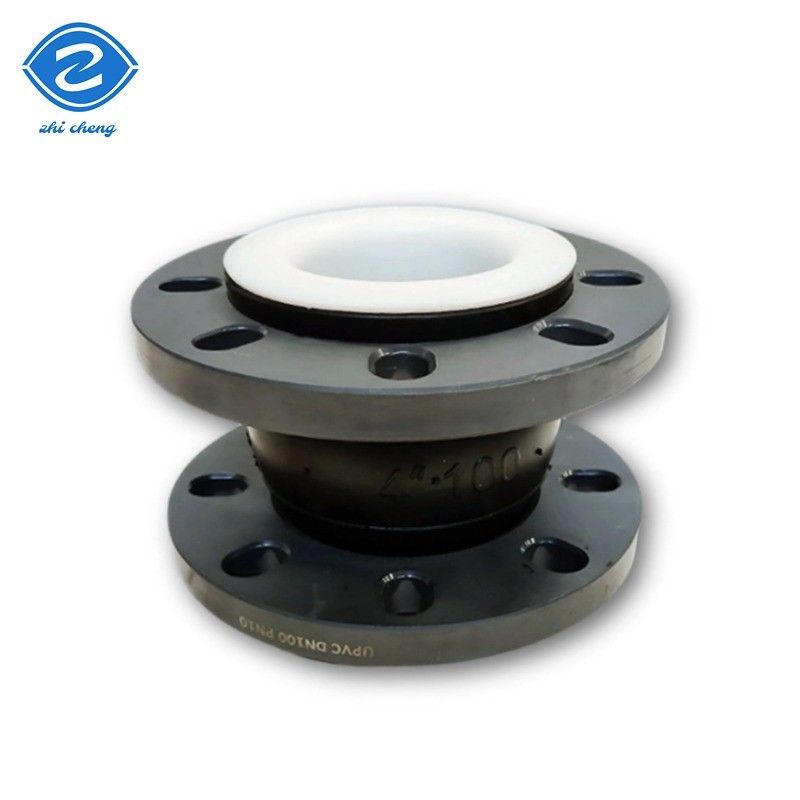

Flexible Joint Rubber Expansion Bellows |
Rubber material: |
EPDM, CR, NBR, NEOPRENE |
Nominal diameter: |
DN25-DN3000 |
Line type: |
Flange end or thread end |
Flange standard: |
DIN, BS, JIS, ANSI |
Applicable temperature: |
-15~80℃(Special -30~150℃) |
Applicable media: |
Air, water, sewage, sea water, acid, alkali, oil etc |
Working pressure: |
6-40bars |
Test pressure: |
1.5 times of working pressure |
Explosion pressure: |
2 times of working pressure |
Warranty: |
1year |
Customized support: |
ODM, OEM |
Technics: |
Forged |
Connection: |
Flange |
Shape: |
Equal |
Head Code: |
Round |
Product name: |
Flexible Joint Rubber Expansion Bellows |
Rubber material: |
EPDM, CR, NBR, NEOPRENE |
Nominal diameter: |
DN25-DN3000 |
Line type: |
Flange end or thread end |
Flange standard: |
DIN, BS, JIS, ANSI |
Applicable temperature: |
-15~80℃(Special -30~150℃) |
Applicable media: |
Air, water, sewage, sea water, acid, alkali, oil etc |
Working pressure: |
6-40bars |
Test pressure: |
1.5 times of working pressure |
Explosion pressure: |
2 times of working pressure |
สายต่อขยายยางประกอบด้วยยางภายในและภายนอก, ชั้นสายและสายเหล็ก
ที่ถูกกระเทียมและต่อมารวมกันกับฟลานจ์โลหะหรือกล่องลอยของข้อต่อคู่
มันถูกใช้อย่างแพร่หลายในระบบท่อหลอดต่าง ๆ
สายต่อขยายยางอนุญาตให้มีการเคลื่อนไหวในสี่ทาง
สายยางและไนลอน และนี่สามารถลดการสั่นสะเทือนและเสียง และชดเชยความร้อน
การขยายและการหดตัวที่เกิดจากการเปลี่ยนแปลงอุณหภูมิ
ไม่ | ชื่อ | วัสดุ |
1 | ยางด้านนอก/ด้านใน | NR, EPDM, NBR, Neoprene เป็นต้น |
2 | กรอบ | ผ้าสายไนลอน |
3 | แหวนแรงดัน | สายเหล็ก |
4 | แฟลนจ์ | สแตนเลสคาร์บอนกระปุก สแตนเลสทองเหลืองทองเหลืองทองเหลืองสี |
สภาพการทํางาน | |
อุณหภูมิการทํางาน | -15°C~80°C ((-30°C~150°C) |
ความดันการทํางาน | 6-40bars ((PN6-PN40) |
ความดันการทดสอบ | 1.5 เท่าของความดันการทํางาน |
ความดันการระเบิด | ความดันทํางาน 2 เท่า |
สื่อที่ใช้ | อากาศ น้ํา น้ําเสีย น้ําทะเล กรด แอลคาลี น้ํามัน เป็นต้น |
มิติการเชื่อมต่อหลัก |
|||||||
กว้างนาม |
ความยาว (mm) |
การเคลื่อนที่แกน |
การเคลื่อนไหวแนวราบ (mm) |
มุมการบิด (a1+a2) ° |
ความยาวพิเศษ (mm) |
||
mm |
นิ้ว |
การบด (mm) |
การขยาย (mm) |
||||
32 |
1 1/4 |
95 |
9 |
6 |
9 |
15° |
130/150/200 |
40 |
1 1/2 |
95 |
10 |
6 |
9 |
15° |
130/150/200 |
50 |
2 |
105 |
10 |
7 |
10 |
15° |
130/150/200 |
65 |
2 1/2 |
115 |
13 |
7 |
11 |
15° |
130/150/200 |
80 |
3 |
135 |
15 |
8 |
12 |
15° |
130/150/200 |
100 |
4 |
150 |
19 |
10 |
13 |
15° |
130/200 |
125 |
5 |
165 |
19 |
12 |
13 |
15° |
130/150/200 |
150 |
6 |
180 |
20 |
12 |
14 |
15° |
130/150/200 |
200 |
8 |
210 |
25 |
16 |
22 |
15° |
130/150/200 |
250 |
10 |
230 |
25 |
16 |
22 |
15° |
130/150/200 |
300 |
12 |
245 |
25 |
16 |
22 |
15° |
130/150/200 |
350 |
14 |
255 |
25 |
16 |
22 |
15° |
130/150/200 |
400 |
16 |
255 |
25 |
16 |
22 |
15° |
130/150/200 |
450 |
18 |
255 |
25 |
16 |
22 |
15° |
200 |
500 |
20 |
255 |
25 |
16 |
22 |
15° |
200 |
600 |
24 |
260 |
25 |
16 |
22 |
15° |
300 |
(หมายเหตุ: ขนาดระยะจาก DN25-3000 มีทั้งหมด, ขนาดพิเศษและความยาวยังสามารถ
เป็นส่วนตัว
กรุณาติดต่อเรา เพื่อข้อมูลที่แม่นยํา
ZHICHENG มีระบบควบคุมคุณภาพที่เข้มงวด กระบวนการผลิตมาตรฐาน
การทดสอบในโรงงาน หมายถึงการรับรองว่าสินค้าทุกชิ้น จะตอบสนองความต้องการของลูกค้า
และให้
ลูกค้าที่มีสินค้าคุณภาพสูง
การบรรจุ |
1กล่องภายใน: หนังพลาสติกพร้อมกล่องกระดาษ |
เมื่อลูกค้าติดตั้ง เราจะให้คําแนะนําการติดตั้ง
และนี่คือภาพการติดตั้งของหน่อขยายยาง DN1800
โปรดคลิกที่นี่เพื่อติดต่อเราเพื่อรายละเอียดเพิ่มเติมเกี่ยวกับสินค้า
เราจะพยายามอย่างดีที่สุด เพื่อให้บริการและผลิตภัณฑ์คุณภาพ
Q: คุณเป็นบริษัทค้าหรือผู้ผลิต?
ตอบ: เราเป็นผู้ผลิตสานขยายยาง, สานขยายโลหะ, หลอดยืดหยุ่น, สานถอน,
สายต่อตัด, เครื่องปรับแฟลนจ์ และแฟลนจ์ที่มีประสบการณ์มากกว่า 30 ปี
Q: คุณมีคัดลอกสินค้าไหม?
ตอบ: ใช่ครับ กรุณาแจ้งอีเมลหรือบริการส่งข้อความทันที และเราจะส่งคัดลอกสินค้าให้คุณ
Q: คุณสามารถให้ภาพวาดและข้อมูลเทคนิคได้หรือไม่
A: ใช่ครับ ฝ่ายเทคนิคผู้เชี่ยวชาญของเราจะออกแบบและจัดส่งภาพวาดและข้อมูลเทคนิค
Q: คุณให้ตัวอย่างหรือไม่ พวกเขาเป็นฟรีหรือคุณคิดค่าสําหรับพวกเขา?
ตอบ: ใช่ เราสามารถจัดสรรตัวอย่างฟรี แต่ค่าขนส่งต้องรับจากลูกค้า
Q: ผลิตภัณฑ์สามารถผลิตตามความต้องการของลูกค้าได้หรือไม่
A: ใช่, รายละเอียดด้านบนเป็นรายละเอียดมาตรฐานและเราสามารถออกแบบและผลิตตามความต้องการ.
